MPPT控制器

MPPT控制器的全称“最大功率点跟踪”（Maximum Power Point Tracking）太阳能控制器，是传统太阳能充放电控制器的升级换代产品。

一、什么是MPPT

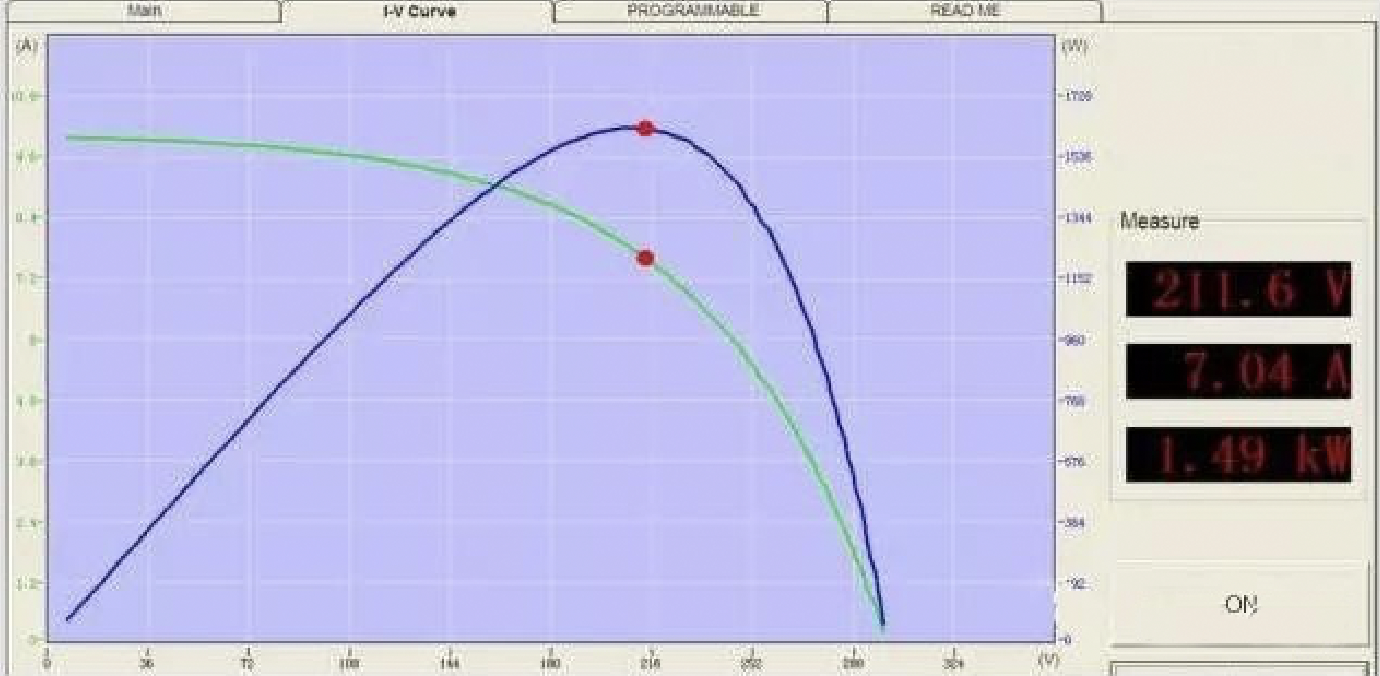

上图中，光伏组件的输出电压和电流遵循I-V曲线(绿色)、P-V曲线(蓝色)，如果希望逆变器输出的功率最大，就需要直流电压运行在红点所在的最大点，这个点就是最大功率点。假如最大功率点是500V，500V时功率是200W。此时，运行在480V时的功率约为190W，530V时约为185W，都没有500V时的功率大。控制器如果跟踪不到500V，就损失了发电量。

那为什么还要不断跟踪呢？因为这个曲线随着光照强度、温度和遮挡的不同在变化着，最大功率点也就在变化了，可能早上最大功率点电压是530V，中午是500V，下午是520V，所以控制器需要不断地寻找这个最大功率点，也就是最大功率点跟踪了，这样才能保证全天的电池板能量都能最大化地输出出来，不浪费太阳能资源。

　由于光伏组件收到光强以及环境等外界因素的影响，其输出功率是变化的，光强发出的电就多，带MPPT最大功率跟踪的逆变器就是为了充分的利用太阳能电池，使之运行在最大功率点。也就是说在太阳辐射不变的情况下，有MPPT后的输出功率会比有MPPT前的要高，这就是MPPT的作用所在。

二、最大功率点跟踪的原理

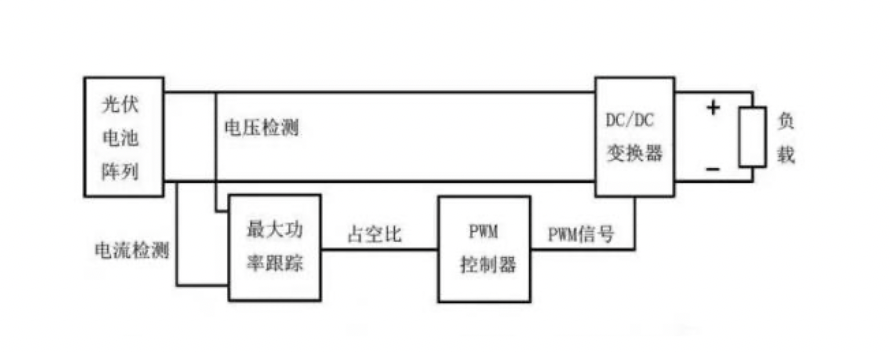

随着电子技术的发展，当前光伏组件阵列的MPPT控制一般是通过DC/DC变换电路来完成的。其原理框图如下图所示。

光伏组件阵列与负载通过DC/DC电路连接，最大功率跟踪装置不断检测光伏阵列的电流电压变化，并根据其变化对DC/DC变换器的PWM驱动信号占空比进行调节。

对于线性电路来说，当负载电阻等于电源的内阻时，电源即有最大功率输出。虽然光伏电池和DC/DC转换电路都是非线性的，然而在极短的时间内，可以认为是线性电路。因此，只要调节DC-DC转换电路的等效电阻使它始终等于光伏电池的内阻，就可以实现光伏电池的最大输出，也就实现了光伏电池的MPPT。
